FormingSuite

   COSTOPTIMIZER Advanced

  COSTOPTIMIZER ADVANCED는 빠르고 정확한 방법을 통해 성형성, Blank 형상 개발 및 coil nesting,

제품 design 변경에 따른 여러 결과를 확인하여, 실질적인 제품 개발 및 생산 비용을 감소할 수 있도록

도와줍니다. 이러한 진보적인 기능들은 제품 및 공정 engineer, 설계자, 구매자 등 많은 사용자들에게 도움을

제공합니다.

    주요특징

      해외 사례를 통해 제품 design 변경 시 10%~15% 정도의 제조 비용 절감 효과 확인

      생산 비용 및 계획을 정확하고 빠르게 예측 가능

      1-up, 2-up, mirrored, standard 등의 방법을 이용해 가장 높은 효율의 생산성을 가진 nesting layout 결정

      세부적인 해석 조건을 제공해 제조공정을 정확한 표현

      다양한 생산 비용의 비교 평가를 몇 분 내로 가능

      HTML 형식으로 자세한 보고서 제작

     System Requirements

      Microsoft Windows O/S를 기반으로 한 System

      32bit or 64bit Processor 지원

      최소 2GB 이상의 MEMORY

      최소 10GB 이상의 HDD 저장 공간

     COSTOPTIMIZER Advanced Brochure

   PROGNEST

  PROGNEST는 sheet metal blank를 명확하게 design하여 배열하는 강력한 nesting Software 입니다.

  PROGNEST는 coil의 width, pitch, 기타 조건을 고려하여 가장 효율적인 nesting layout을 자동으로

도출합니다.

    주요특징

      1-up, 2-up, mirrored등의 방법을 이용해 가장 높은 효율의 생산성을 가진 nesting layout 결정

      생산설비에 적합한 coil width, blank rotation 확인

      input data와 material data등을 이용해 각 blank당 비용 산정

      두께와 coil의 변동을 고려한 비용 계산

      HTML 형식으로 자세한 보고서 제작

      blank 사이의 거리, coil edge 거리를 고려한 user input

    System Requirements

      Microsoft Windows O/S를 기반으로 한 System

      32bit or 64bit Processor 지원

      최소 2GB 이상의 MEMORY

      최소 10GB 이상의 HDD 저장 공간

     PROGNEST Brochure

   BLANKNEST

  BLANKNEST는 강력한 Nesting Software로써, Coil상에 Sheet Metal Blank의 배치를 정확하게 설계합니다.

Coil의 폭과 간격을 기본으로 하여 소재 활용을 최적화할 수 있는 최고의 배치를 자동으로 계산합니다.

    주요특징

      IGES, DXF file 및 다른 FTI Software 파일을 통해 Blank 형상을 가져올 수 있습니다.

      One-up과 Two-up Nesting 조건에 대해 완벽한 최적의 Nesting Layout을 생성합니다.

      서로 다른 Blank 형상과 비 대칭적인 Blank 형상을 같은 Layout에 최적 Nesting을 할 수 있습니다.

      각 Blank간의 간격, Coil의 폭과 Blank 각도를 구비된 장비와 제품 요구 조건에 따라 보정할 수 있습니다.

      제공된 소재의 입력 조건과 소재의 활용률을 기본으로 하여 Blank의 단가를 정확하게 예측할 수 있습니다.

    적용분야

  Sheet Metal Forming 제품의 Blank 배치, 소재 활용률 계산 및 제품의 원가 계산

     BLANKNEST Brochure

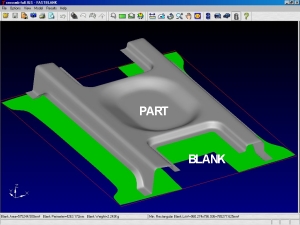

   FASTBLANK

  FASTBLANK는 사용자에게 빠르고, 정확한 최적 Blank 형상 개발 방법을 제공합니다.

  FASTBLANK는 소재의 연신과 변형을 계산하여 제품 설계자, 원가 관리자와 금형, 공법 설계자에게 정확한

Blank의 설계안을 제공합니다.

    주요특징

      빠르고 정확한 Blank형상의 생성

      소재의 Thinning과 초기 제품상의 주름의 위치와 생산 가능성을 그래픽적으로 표시

      석 결과에 대한 요약, Blank 개별 단가의 예측을 위해 제공된 데이터를 HTML 형식의 보고서로 자동 생성

      Surface 데이터를 수정하기 위한 광범위한 기하학적 도구

      매우 단순한 사용자 환경

    적용분야

  Sheet Metal Forming 제품의 성형성 예측과 Blank의 형상 및 크기 계산

     FASTBLANK Brochure

   FASTFORM Multistage

  FASTFORM MultiStage 는 Blank 형상을 이용한 빠른 해석 방법과 Incremental Solver의 자세한 공정

해석의 장점들을 결합한 복합적인 해석 방법을 활용합니다

   주요특징

      사용하기 편리하고 간단한 User Interface

      현업에 많이 사용되는 Material Data 탑재

      성형 과정의 각 step별 조건 고려 가능

      multi-stage 성형 공정을 위한 정확한 trim line Blank 형상 적용

      해석결과를 이용해 공정설계, 재료선택, blank size trim line, blank holder force,

       pressure pad force등 결정

      splitting, wrinkling, thinning등의 정확한 결과를 단순화한 display로 표현

      Cut of Die 기능을 통해 가장 경제적인 Blank 배치 방법 확인

      HTML, XLS형의 Auto Reporting 기능 탑재

    System Requirement

      Microsoft Windows O/S를 기반으로 한 System

      32bit or 64bit Processor 지원

      최소 2GB 이상의 MEMORY

      최소 10GB 이상의 HDD 저장 공간

     FASTFORM Multistage Brochure

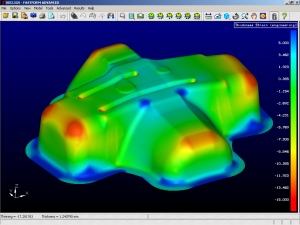

   FASTFORM Advanced

  FASTFORM Advanced는 제품 설계 단계에서의 성형 공법에 대한 검증을 위한 최상의 성형 해석

프로그램입니다.

  Binder Holding Force, Pressure Pad 및 Drawbead와 같은 성형 조건들을 고려한 성형 해석을 수행할 수

있으며, User Define Blank 기능을 사용한 사용자가 원하는 Blank의 형상 및 크기에 대한 성형 해석 및 분석이

가능합니다. 또한 Trimming을 고려한 Springback 해석을 수행하여 제품의 변형 문제에 대한 정확한 예측이

가능합니다.

    주요특징

      제품 개발 단계에서의 성형 가능성 확인

      소재 활용률을 높일 수 있는 Blank 형상 개발

      소재 선택, Blank크기, Binder, Pressure Pad와 Drawbead 위치 개발을 위한 Guide Line 제공

      Safety Zone, Forming Zone, Splitting, Wrinkling과 Thinning과 같은 그래픽한 결과 제공

      빠르고, 직관적이며 사용자에게 매우 편리한 작업 환경 제공

    적용분야

  Sheet Metal Forming 제품의 성형성 예측과 공법 설계에 대한 가능성 평가

     FASTFORM Advanced Brochure
