bullet01 Dynaform





  eta/DYNAFORM은 ETA사에서 개발한 Incremental용 Sheet Metal Forming Simulation  Solution Package입니다.



  금형 설계·개발 단계에서 금형 Try out 기간 단축은 물론 개발비용도 함께 줄일수 있는 획기적인 금형 전문 프로그램입니다.



  Geometry(iges, vda) data를 이용하여 Tool과 Blank의 Auto meshing은
물론 해석에 필요한 모든 Tooling 정보를 직접 입력, 선택함으로써 별도의 Input file 수정작업이 전혀 필요 없는 강력한 Pre-processor와 Implicit &
Explicit를 모두 해석할 수 있는  LS-DYNA Solver, 그리고 FLD(Forming Limit
Diagram)와 함께 다양한 분석 기능을 통하여 해석된 결과의 성형성을 예측할
수 있는 Post-processor로 구성되어 있습니다.



  성형 해석시 파단(cracking), 주름(wrinkling), 두께 감소(thinning), 미끄러짐(skid mark) 등을 통하여 제품의 성형성과 성형 해석 후 Spring back 해석을 통하여 제품의  잔류 응력 및 제품의 변형 상태를 직접 예측할 수 있습니다.



  또한, Gravity, Binder lap, Drawing,Trimming(piecing), Bending(flanging), Spring Back 등의 일련의 과정을 Multiple stage forming을 이용해서 한번에 해석을 진행할 수 있습니다.



  eta/DYNAFORM은 현재 자동차, 항공, 전자 등 모든 산업분야에서

  전 세계적으로 활용되고 있는 강력한 금형 개발 전문 프로그램입니다.





[ Application ]



  circle05_blue.gif Tool Surface Modeling

  circle05_blue.gif Hydro Forming Simulation

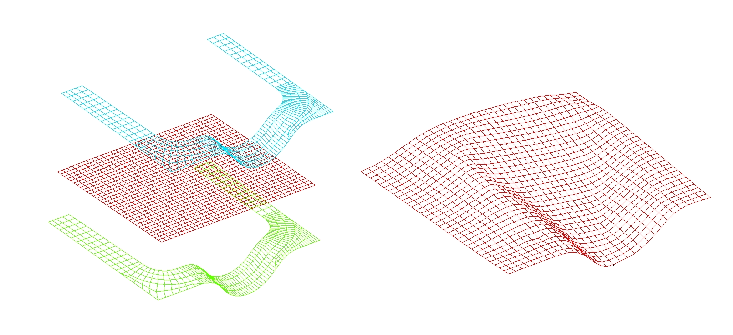

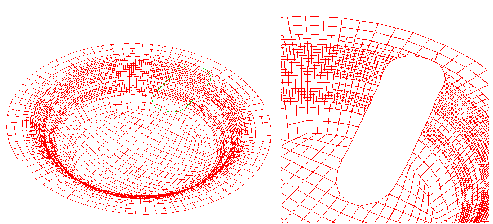

         Iges 또는 VDA file 변환        자동 메쉬 생성

      금형 설정      최종 변형 양상

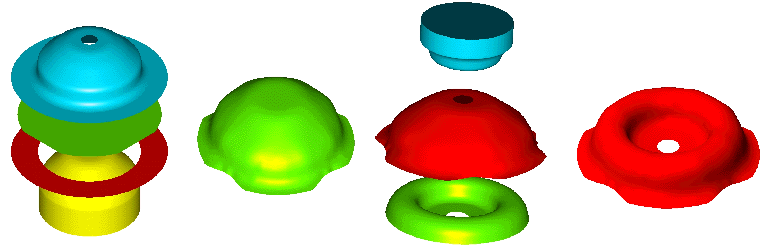

  circle05_blue.gif Binder Wrap Simulation





  circle05_blue.gif Draw Die Simulation

          Tool 설정             변형된 Blank 형상

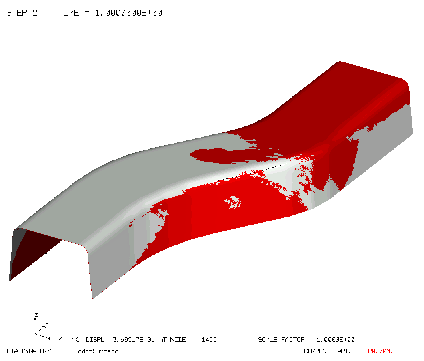

성형성 확인 (Forming Limit Diagram)





  circle05_blue.gif Trimming Operation





  circle05_blue.gif Spring Back Simulation

Springback 해석을 위한 Trimming





  circle05_blue.gif Multiple Stage Tooling Simulation





  circle05_blue.gif Roll Forming Simulation

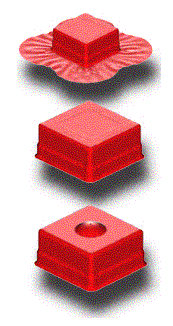

        Draw     Blank Trim     Redraw     최종 Blank형상





  circle05_blue.gif Draw Bead Force Prediction







  circle05_blue.gifDie Structure Overload
