Arup Pedestrian Impactor Models

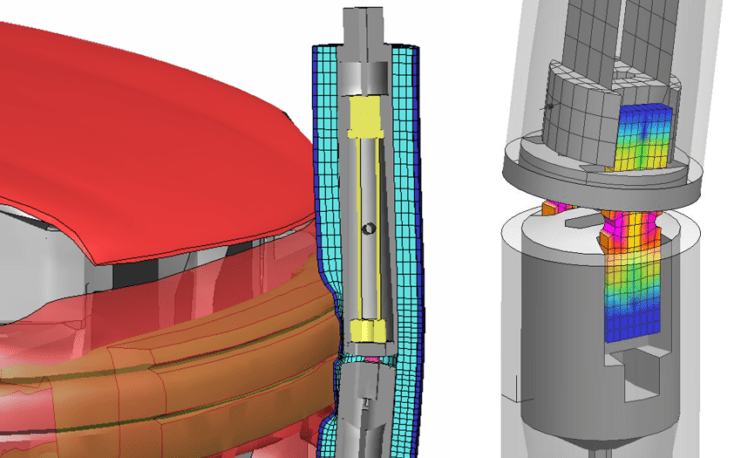

 [Arup Pedestrian Impactor Models - European Legforms - Lower Legform]
  ◎ European Legforms - Lower Legform
     · legform impactor는 UNECE/TRANS/WP.29/GRSP/2013/26, Annex 4에 명시된 것을 준수합니다.
  ◎ 유효성 검사
     · 이 레그폼 모델은 WG17 static & dynamic calibration 테스트, TRL이 제안한 판 스프링 테스트 및 다중 범퍼 충격 테스트로 검증되었습니다.      · 제공된 Lower Legform 모델의 목표 속도와 질량은 Euro NCAP 규정에 따라 설정되었습니다.
     · 성능과 정확성을 보장하기 위해 LS-DYNA R9.2 및 R7.1.2의 SMP/MPP 버전 모두에서 검증 작업이 수행되었습니다.

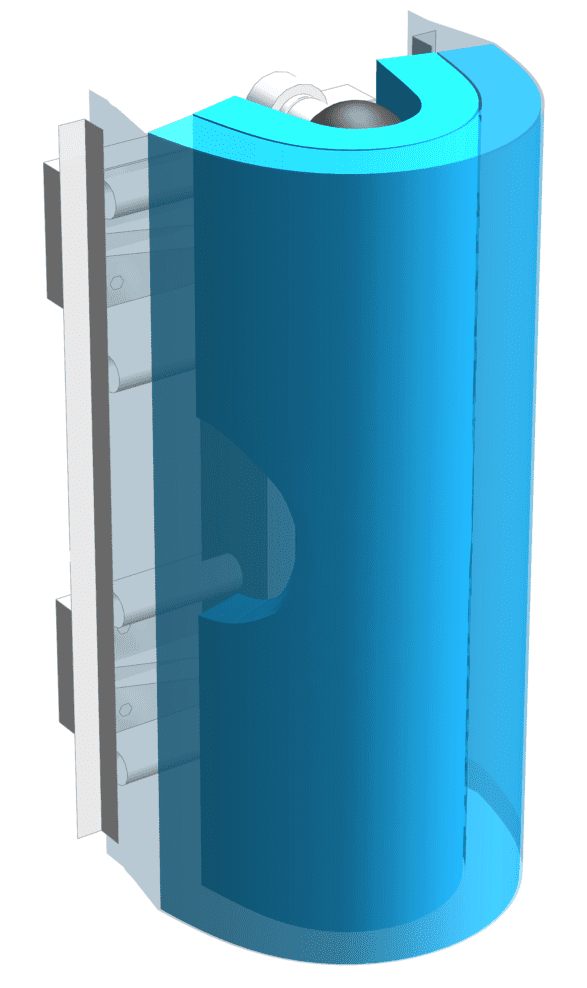

 [Arup Pedestrian Impactor Models - European Legforms - Upper Legform]
  ◎ European Legform - Upper Legform
     · 이 impactor 모델은 EU 보행자 안전 규정 (EC) 631/2009 및 Euro NCAP의 보행자 테스트 프로토콜에서 사용됩니다..
  ◎ 유효성 검사
     · 이 레그폼 모델은 규정(EC) 631/2009에 자세히 설명된 standard pendulum calibration test를 사용하여 교정되었습니다..
     · 제공된 upper legform의 목표 속도 및 질량은 Euro NCAP 규정에 따라 설정됩니다.
     · 성능과 정확성을 보장하기 위해 LS-DYNA R9.2 및 R7.1.2의 SMP/MPP 버전 모두에서 검증 작업이 수행되었습니다.

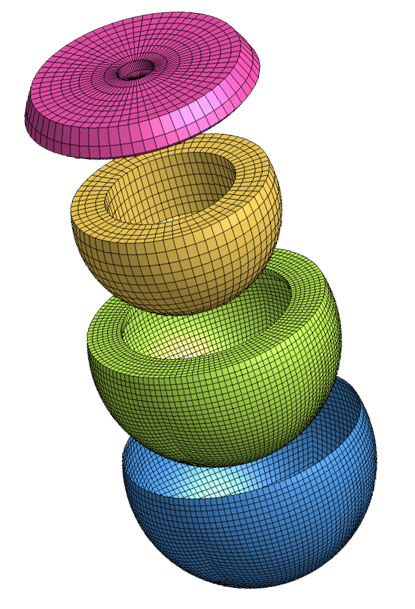

 [Arup Pedestrian Impactor Models - Arup Cellbond Headforms]
  ◎ Arup Pedestrian Impactor Models
     · headform impactor에 사용된 사양은 EC규정 78/2009에서 가져왔으며, EC 규정 631/2009에 첨부되었습니다.
     · Arup-Cellbond는 유럽 및 일본 규정에 사용되는 두 가지 표준 165mm 직경 headform을 개발했습니다.
      (3.5kg 어린이/소형 성인 헤드폼 모델,  4.5kg 성인용 헤드폼 모델)
  ◎ 유효성 검사
     · LS-DYNA 모델 교정은 EU 규정(calibration drop test)에 따라 Cellbond에서 제공한 테스트 결과를 사용하여 수행되었습니다.
     · 이 검증 작업은 성능과 정확성을 보장하기 위해 LS-DYNA R9.2.0 및 R7.1.2의 SMP/MPP 버전 모두에서 검증 작업이 수행되었습니다.
