bullet01 Simblow





     circle05_blue.gif Blow Molding CAE System SIMBLOW



  SIMBLOW는 Blow Molding 전문 CAE System으로서, Extrusion Blow Molding과 Inejction Blow Molding의 전 공정을 해석할 수 있습니다.



  특히 예측하기 어려운 Parison의 팽창과 Draw-Down과정을 연산하여 정확한 Parison의 초기 형상 및 두께 분포를 해석에 사용하며, Injection Blow Molding의 경우 Preform의 성형 과정을 연산한 후 Preform의 형상 , 온도 분포 및 두께 분포를 해석에 사용함으로써 정확한 성형품의 성형 과정, 두께 분포, 온도 분포를 예측할 수 있습니다.



     circle05_blue.gif SIMBLOW의 특징



   square03_blue.gif Blow Molding 과정의 모든 영역에 대한 해석



  SIMBLOW는 Parison의 압출에서 팽창을 통한 압출 Blow Molding의 각 과정 및 Injection Blow Molding과 Thermo-forming 과정도 해석합니다.



   square03_blue.gif 고 정밀 재료 Model



  SIMBLOW는 재료의 고 정밀 Model을 지원합니다. ? K-BKZ 점탄성 Model과 실질적인 점소성 Model을 사용



   square03_blue.gif 일반적으로 사용되는 Element Library



  SIMBLOW의 특징은 사용자가 선택한 Film, 면/축 대칭, 3차원 Solid와 다른 형태의 Element에 대한 광대한 Element Library를 가지고 있다는 것입니다.



   square03_blue.gif 두께 Profile 최적화 해석



  SIMBLOW는 Parison, Preform 또는 Sheet의 초기 두께 Profile을 얻고자 하는 최종 제품의 두께 Profile을 얻기 위한 최적화 해석 기능을 가지고 있습니다.



     circle05_blue.gif 제품 구성



   square03_blue.gif RHECALC



  RHEOCALC는 측정된 유동 속성들은 사용하여 K-BKZ 점 탄성 Model과 점 소성 Model의 Parameter를 계산하며 계산된 데이터는 BLOWUP3DF의 해석 입력 조건으로 사용됩니다.  또한 RHOCALC는 압출 Blow Molding의 Parison 압출 과정의 단순한 계산을 수행할 수 있습니다.



   square03_blue.gif SUNDYXTRUD



  SUNDYXTRUD는 자유 공간상에 Film이나 Parison의 압출 형상을 예측합니다. SUNDYXTUDE를 사용하여 계산된 Parison의 성형된 형상은 BLOWUP3DF의 초기 Parison 형상으로 사용하여 Extrusion Blow Molding 전 공정에 대한 완벽한 해석을 가능케 합니다. 또한 SUNDYXTRUDE는 다층 다 압출 과정과 Film Coating과정을 계산할 수 있습니다.

  circle03_mint.gif 압출 형상의 해석 ( 팽창 )



  GHF(일반화된 높이 기능)방법은 Film과 Parison의 불안정적인 3차원 압출 형상을  예측 가능케 합니다

   square03_blue.gif BLOWUP3DF



  BLOWUP3DF는 고도로 안정된 유동 해석 기술을 기반으로 한 구조 해석 프로그램으로써, 대 변형 문제를 위한 프로그램입니다. BLOWUP3DF는 금형 내에 한정되거나, 대기중에 팽창된 Parison, Film, preform과 같은 미 완성 형태의 거동을 해석하며 시간에 따른 변형 형태, 재료 두께 및 온도 분포를 예측합니다. 사용자는 점 소성 물성이나 K-BKZ 점 탄성 Model을 선택하여 해석 할 수 있으며, 이에는 두께 최적화 기능이 포함되어 있습니다.



  circle03_mint.gif 통합된 Extrusion Blow Molding 과정 해석



  RHEOCALC 또는 SUNDYXTRUDE에서 Parison의 팽창된 후의 초기 형상을 해석하고 BLOWUP3DF에서는 최종 성형 과정 해석을 수행할 수 있습니다.

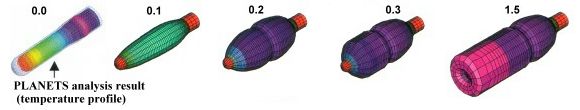

  circle03_mint.gif Injection Blow Molding의 전 과정 해석



  Preform의 사출 과정을 PLANETS에서 해석하고 해석 결과를 BLOWUP3DF로 이전하여 뜨거운 Preform의 초기를 사용하여 최종 성형 과정 해석을 수행합니다.





  circle03_mint.gif 성형품의 두께 최적화 해석



  SIMBLOW는 초기 Preform/Parison의 두께 Profile을 얻고자 하는 지정된 최종 두께 Profile로 최적화 하는 기능을 포함하고 있습니다.



     circle05_blue.gif SIMBLOW 적용 분야



   square03_blue.gif Extrusion  Blow Molding (Direct Blow)

   square03_blue.gif Inejction Blow Molding (Strech Blow)

   square03_blue.gif 3D Blow Molding

   square03_blue.gif Thermoforming/Vacuum Forming

   square03_blue.gif Extrusion molding
